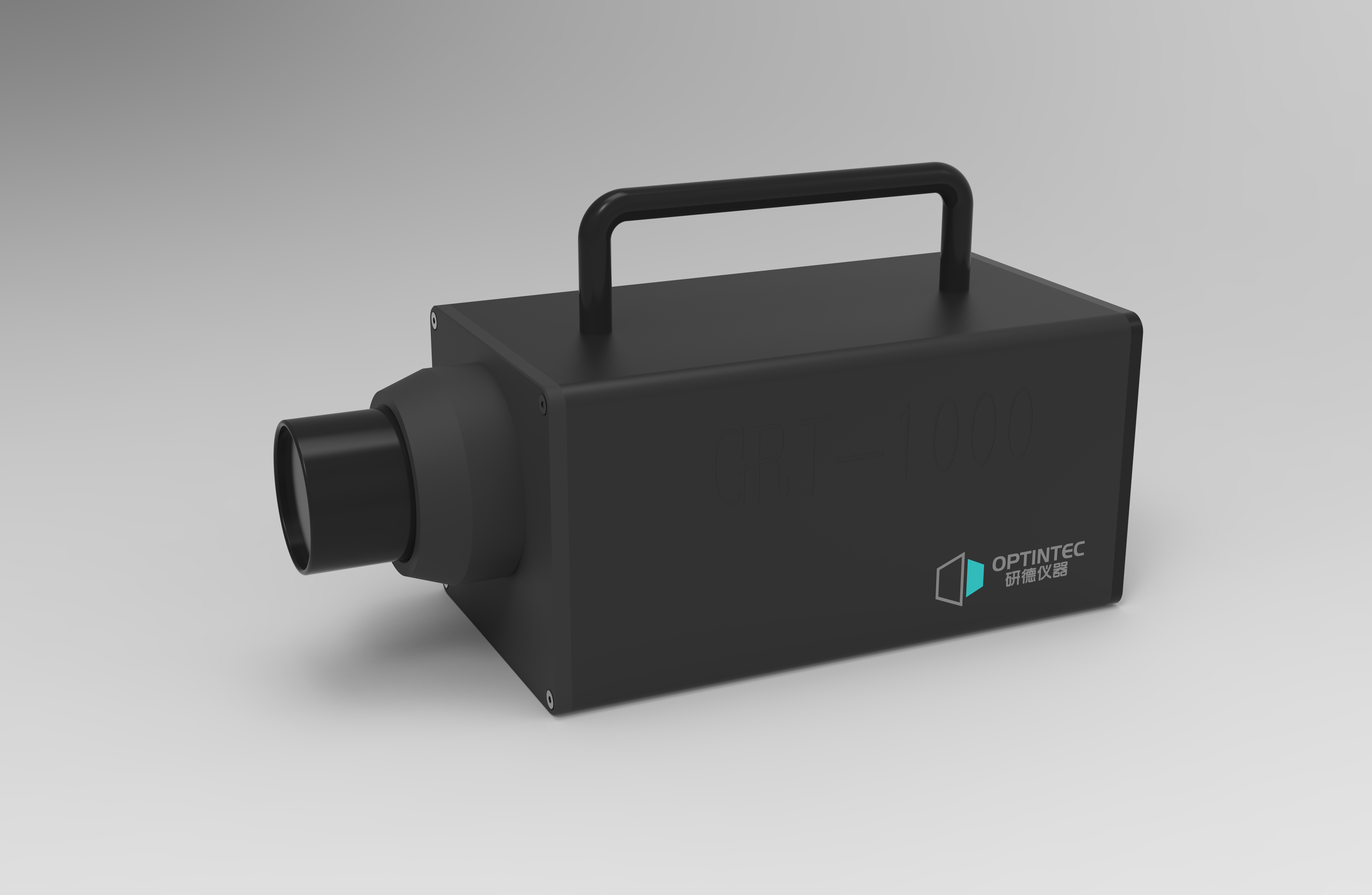

成像亮度計是一種結合了光學成像技術和光電檢測原理的精密計量儀器。它的核心功能是將光信號轉化為可視化的圖像，并對圖像中每一個像素點的亮度和/或色度進行精確測量。
簡單來說，它可以被看作是一臺經過精密校準的“科學級相機”，其工作流程和原理主要包括以下幾個關鍵步驟和組成部分：
1. 光學成像
成像亮度計通過高質量的光學鏡頭系統（物鏡）收集被測目標發出或反射的光線，并將其聚焦在內部的圖像傳感器（探測器）平面上。這個過程與普通相機類似，能夠?qū)⒛繕?biāo)物體的二維空間信息完整地投射到傳感器上。
2. 光電轉換
圖像傳感器是核心部件，通常采用 CCD（電荷耦合器件） 或 CMOS（互補金屬氧化物半導體） 陣列。傳感器上的每一個像素點都會接收到對應目標區域的光信號，并將其轉換為微弱的電信號（電荷或電壓）。
3. 視覺函數匹配（V(λ)校正）
為了使測量結果符合人眼的視覺特性，成像亮度計在傳感器前會放置經過特殊設計的 V(λ)濾光片（也稱為XYZ濾光片）。這個濾光片的作用是校正傳感器的光譜響應曲線，使其盡可能接近國際照明委員會（CIE）定義的標準光度觀察者視覺函數V(λ)。這是確保亮度測量數據準確、可比的關鍵環節。
4. 信號處理與數字化
傳感器輸出的模擬電信號會經過信號處理電路進行放大、噪聲抑制和模數轉換（A/D轉換）。這一過程將連續的模擬信號轉化為離散的數字信號，即我們常說的像素值。
5. 輻射度定標與計算
這是成像亮度計區別于普通相機的本質所在。設備在出廠前會使用經過溯源的標準光源進行嚴格的輻射度定標。通過定標，建立起每個像素的數字值（DN值）與實際物理亮度值（單位為坎德拉每平方米，cd/m2）之間的精確對應關系。
在測量時，儀器內置的軟件或處理器會根據這個定標關系，將圖像中每個像素的數字信號實時計算轉換為絕對的亮度值。對于彩色成像亮度計，還會通過多通道濾光片系統計算出色度坐標（如CIE xy）等參數。
6. 數據分析與可視化
最終，系統會生成一幅完整的亮度分布圖（有時以偽彩色熱力圖的形式呈現），直觀地展示被測面上的亮度差異。用戶不僅可以查看任意單點的亮度，還可以快速計算出整個區域的平均亮度、最大/最小值、均勻性等統計結果。
核心優勢對比
與傳統的點式亮度計（只能測量視野中心一個極小區域的亮度）相比，成像亮度計的原理決定了它具有顯著優勢：
全域測量：一次拍攝即可同時獲取成千上萬個點的亮度數據，效率大幅提升。
可視化分析：能直觀地看到亮度的分布情況，輕松定位暗角、亮斑、Mura缺陷等局部問題。
非接觸、遠距離測量：適合對大尺寸屏幕、道路照明、汽車大燈等無法近距離接觸的目標進行測量。
